Les modules E/S Sigma de Ascon Tecnologic  ont été utilisés pour détecter les conditions environnementales à l’intérieur des panneaux de distribution électrique des centres de données et de calcul.

Les composants tels que les disjoncteurs et les transformateurs sont surveillés pour éviter le risque de panne de courant. Avec une surveillance appropriée, un composant défectueux peut être localisé et remplacé avant de causer des problèmes.

L’application

Plusieurs installations critiques telles que les centres de données bancaires et de télécommunication nécessitent une alimentation électrique constante sans interruptions imprévues pouvant être causées par le dysfonctionnement des composants de l’armoire électrique. En surveillant en permanence la température des panneaux et des lignes électriques dans les armoires de puissance, il est possible de détecter toute surchauffe ou comportement anormal de ces composants, permettant ainsi de les remplacer avant qu’ils ne causent des problèmes.

La solution

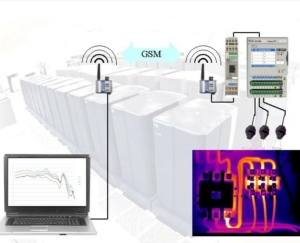

Des capteurs infrarouges sans contact sur mesure vous permettent de lire la température de surface des tableaux de distribution, des transformateurs et d’autres composants. Le signal est fourni aux modules d’E/S analogiques qui effectuent une linéarisation et une comparaison de seuil pour générer des alarmes immédiates.

Les valeurs acquises sont stockées dans un enregistreur de données local qui télécharge régulièrement les informations (via le réseau GSM) vers une station de surveillance sur PC où les profils de température sont comparés aux conditions de travail pour détecter tout profil de température qui ne correspond pas à la charge électrique appliquée.

Produits

Le système de contrôle et d’acquisition utilise les modules suivants :

IO AI-08TC – Entrées thermocouple  8 canaux

DY 5121 – Modbus RTU – Passerelle Modbus TCP

Enregistreur de données avec connectivité GSM

Avantages

Le système Ascon Tecnologic et en particulier les modules Sigma E/S ont été privilégiés grâce à certaines de leurs caractéristiques spécifiques telles que :

– Les modules sont autonomes ; avec interface Fieldbus intégrée et alimentation qui vous permet de créer un très petit système adapté à l’installation dans des armoires électriques sans avoir besoin d’espace supplémentaire.

– Les modules sont polyvalents et intelligents ; le traitement des données (comme la linéarisation, le redimensionnement et les alarmes) est effectué directement à bord sans avoir besoin d’un CPU local.

– Les modules disposent d’entrées analogiques universelles pouvant être connectées à différents types de capteurs (également personnalisés) avec une très grande précision de mesure.
