Misura O2 con sonda Lambda e scheda di conversione

Misura O2 con sonda Lambda

Per applicazioni dove è prevista una misura di ossigeno con particolare attenzione ai costi, si utilizza di norma una sonda lambda derivata dal settore automotive.

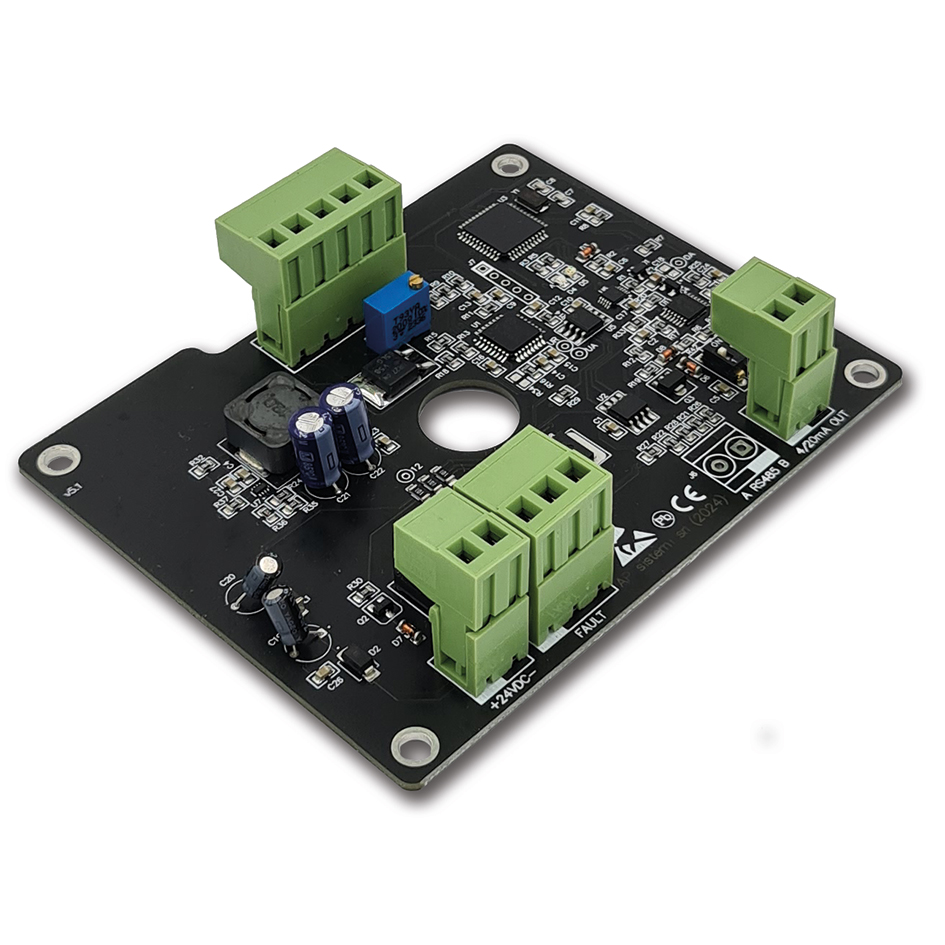

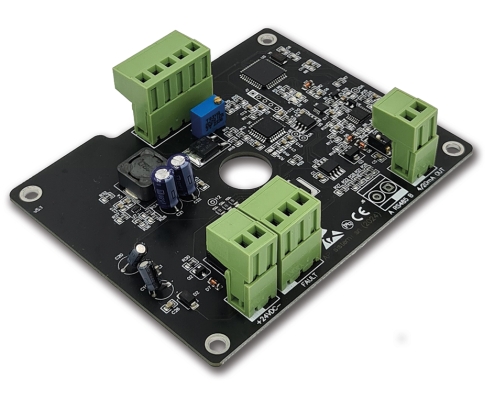

Ascon Tecnologic ha sviluppato una scheda di gestione e conversione per la sonda lambda Bosch LSU 4.9.

La scheda è necessaria per il funzionamento della sonda e restituisce un segnale analogico linearizzato 4/20 mA proporzionale al campo scala impostato.

Soluzione semplice ed affidabile adatta a caldaie di piccola taglia.

    ETAS ES43x e ES63x modulo misurazione sonda lambda

    Specifiche tecniche

    CaratteristicheValori

    Campo di misura

    0.3… 25% di O2
    Precisione 1% f.s.
    Calibrazionein aria ambiente con trimmer senza bombole
    Campo scala0…20.9 o 0…25 di O2% impostabile
    Uscita 4… 20 mA attiva o passiva
    Alimentazione 24 Vdc
